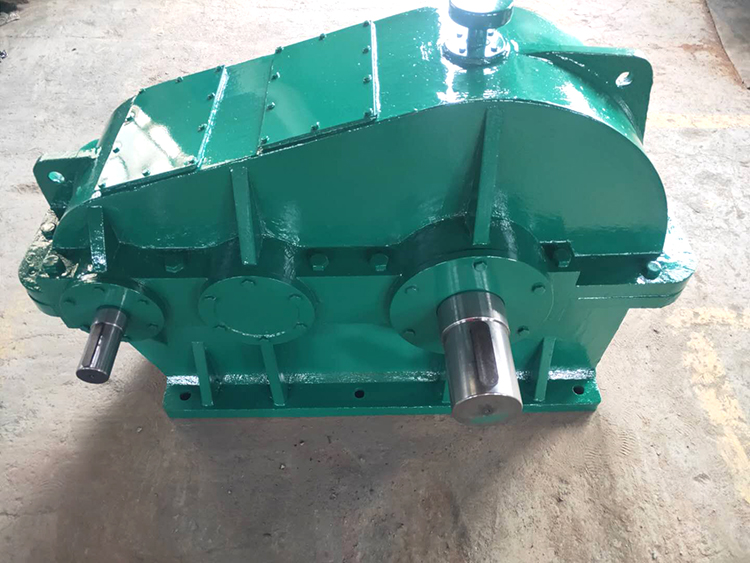

ZL系列減速機

ZL系列減速機的齒輪采用滲碳、淬火、磨齒加工，承載能力高、噪聲低；主要用于帶式輸送機及各種運輸機械，也可用于其它通用機械的傳動機構中。它具有承載能力高、壽命長、體積小、效率高、重量輕等優點，用于輸入軸與輸出軸呈垂直方向布置的傳動裝置中。

注意事項：

(一)  將減速機上、下結合面做好相對位置記號，拆卸減速機上下蓋結合面緊固螺栓，更換損壞的螺栓，拆卸定位銷。檢查螺栓有無殘缺、損裂，將螺帽旋到螺桿上妥善保存。

(二)  將各軸承端蓋打好裝配標記，拆卸軸承端蓋緊固螺栓，取下端蓋，用外徑千分尺測量軸承端蓋石棉墊片的厚度及個數，做好原始記錄。初步檢查軸承端蓋，止口端面無磨損，無裂紋。

(三)  將上蓋頂起前，應先檢查有無漏拆的螺絲和其它異?，F(xiàn)象(用頂絲將上蓋頂起，將其吊至準備好的墊板上，吊車操作持證上崗)。特別注意：應將齒輪原始嚙合位置做好記號，回裝時按照原次序嚙合。

(四)  拆卸各部位防護罩，電機、制動器拆解線，注意拆解線時做好記號，作為回裝時參考依據。

(五)  拆卸減速機高速軸聯軸器柱銷，解開低速軸齒形聯軸器，并將兩半聯軸器向兩側移開。拆卸減速機高、低速軸聯軸器前，應用扁鏟或樣沖做好相對位置記號，作為聯軸器回裝相對位置的依據。

(六)  拆卸電機地腳螺栓，并吊下電機。拆卸電機地腳螺栓時，記錄好原始地腳墊片厚度及位置，作為找正時的依據。松開制動器地腳螺栓，拆下制動器調整絲杠，解體制動器，將制動器拆下。拆下減速機逆止器，放在指定位置，避免磕碰。
